Тарельчатые дюбеля для теплоизоляции: расчёт количества на м²

Как рассчитать необходимое количество тарельчатых дюбелей на квадратный метр теплоизоляции?

Количество тарельчатых дюбелей на 1 м² определяется расчётом по СП 20.13330.2016 с учётом ветровой нагрузки, высоты здания и зоны фасада. Минимальное количество составляет 5 шт./м² для рядовой зоны, 8 шт./м² для краевой и 10 шт./м² для угловой. Окончательное значение принимается по результатам испытаний на вырыв согласно ГОСТ 33740-2016 (приложение Д) и альбому технических решений производителя системы СФТК.

Конструкция тарельчатого дюбеля

Тарельчатый дюбель для теплоизоляции состоит из трёх основных элементов:

Распорная гильза — полый цилиндрический элемент с распорной зоной в нижней части. Изготавливается из полиамида PA6, полиэтилена PE-HD или полипропилена PP. Длина гильзы подбирается по формуле: L = t_ут + t_кл + h_анк, где t_ут — толщина утеплителя, t_кл — толщина клеевого слоя (3–5 мм), h_анк — глубина анкеровки в основании (30–90 мм в зависимости от материала).
Прижимная тарелка — диск диаметром 60, 80 или 90 мм. Увеличенный диаметр тарелки (90 мм) применяется для минераловатных плит низкой плотности (менее 100 кг/м³), стандартный (60 мм) — для пенополистирольных плит. Тарелка должна быть утоплена заподлицо с поверхностью утеплителя.
Сердечник (распорный элемент) — металлический (оцинкованная сталь, нержавеющая сталь) или пластиковый (стеклонаполненный полиамид). Металлический сердечник обеспечивает повышенную несущую способность, пластиковый — исключает мостик холода.

Расчёт количества дюбелей по ветровой нагрузке

Определение ветровой нагрузки по СП 20.13330

Нормативное значение средней составляющей ветровой нагрузки w_m на высоте z_e над поверхностью земли определяется по формуле (11.1) СП 20.13330.2016:

w_m = w₀ × k(z_e) × c_p

где:

w₀ — нормативное значение ветрового давления (табл. 11.1 СП 20.13330), Па. Для I ветрового района — 230 Па, для II — 300 Па, для III — 380 Па, для IV — 480 Па, для V — 600 Па, для VI — 730 Па, для VII — 850 Па, для VIII — 1000 Па.
k(z_e) — коэффициент, учитывающий изменение ветрового давления по высоте (табл. 11.2 СП 20.13330). Для высоты 5 м — 0,5 (тип местности B), для 10 м — 0,65, для 20 м — 0,85, для 40 м — 1,1, для 60 м — 1,3, для 100 м — 1,6.
c_p — аэродинамический коэффициент внешнего давления. Для вертикальных стен прямоугольных в плане зданий c_p = 0,8 (положительное давление) и c_p = –0,5 (отрицательное давление, отсос). Расчёт ведётся по наихудшему случаю: c_p = 1,0 (суммарное воздействие).

Расчётная ветровая нагрузка

Расчётное значение ветровой нагрузки с учётом коэффициента надёжности γ_f = 1,4:

w_p = w_m × γ_f = w₀ × k(z_e) × c_p × 1,4

Пример расчёта для здания высотой 20 м в III ветровом районе (Московская область):

w_p = 380 × 0,85 × 1,0 × 1,4 = 452,2 Па ≈ 0,452 кПа

Определение требуемого количества дюбелей

Требуемое количество дюбелей n на 1 м² определяется по формуле:

n = w_p / N_d

где N_d — расчётная несущая способность одного дюбеля на вырыв из основания, кН. Определяется по результатам натурных испытаний согласно ГОСТ 33740-2016 (приложение Д) с учётом коэффициента безопасности γ_m = 2,0.

Типовые значения N_d для тарельчатых дюбелей:

Материал основания	N_d, кН (дюбель 8×80 мм)	N_d, кН (дюбель 10×100 мм)
Бетон B25 (C20/25)	0,60	0,90
Кирпич полнотелый M150	0,40	0,60
Кирпич пустотелый	0,25	0,35
Керамический блок	0,20	0,30
Газобетон D500	0,15	0,25

Для приведённого примера (w_p = 0,452 кПа, бетонное основание, дюбель 8×80 мм):

n = 0,452 / 0,60 = 0,75 шт./м² → принимаем минимальное конструктивное значение 5 шт./м².

Тарельчатые дюбеля для теплоизоляции: расчёт количества на м²

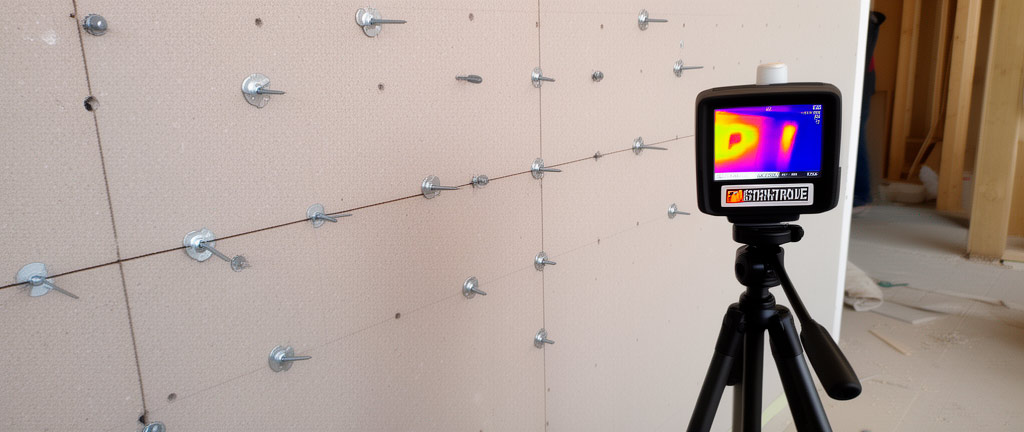

Схема расстановки дюбелей по зонам фасада

Согласно ГОСТ 33740-2016 и альбомам технических решений, фасад здания разбивается на три зоны с различной интенсивностью крепления:

Рядовая зона

Центральная часть фасада, удалённая от углов и краёв. Минимальное количество дюбелей — 5–6 шт./м². Схема расстановки: равномерная, с шагом 400–500 мм. Дюбели устанавливаются в плиту утеплителя (1–2 шт. в центр плиты) и в швы между плитами (остальные).

Краевая зона

Полоса шириной 1–2 м по периметру фасада (кроме углов). Ветровая нагрузка в краевой зоне на 25–40% выше, чем в рядовой. Минимальное количество дюбелей — 8–10 шт./м². Шаг расстановки — 300–350 мм.

Угловая зона

Углы здания шириной 1–2 м в каждую сторону. Максимальные ветровые нагрузки (аэродинамический коэффициент c_p может достигать 1,4–1,8). Минимальное количество дюбелей — 10–14 шт./м². Шаг расстановки — 250–300 мм.

Зона фасада	Ширина зоны, м	Мин. кол-во дюбелей, шт./м²	Шаг расстановки, мм	Коэффициент c_p
Рядовая	Вся остальная площадь	5–6	400–500	0,8
Краевая	1–2	8–10	300–350	1,0–1,2
Угловая	1–2	10–14	250–300	1,4–1,8

Проверка несущей способности дюбеля на вырыв

Несущая способность дюбеля на вырыв N_Rk (характеристическое сопротивление) определяется по результатам испытаний согласно ГОСТ 33740-2016, приложение Д. Расчётное сопротивление N_Rd вычисляется по формуле:

N_Rd = N_Rk / γ_m

где γ_m — коэффициент надёжности по материалу крепления, принимаемый равным 2,0 для пластиковых дюбелей и 1,5 для стальных.

Условие прочности: N_Ed ≤ N_Rd, где N_Ed — расчётное усилие на один дюбель от ветровой нагрузки.

Особенности монтажа тарельчатых дюбелей

Бурение отверстия выполняется после схватывания клеевого состава (не ранее 24 часов для минеральных клеёв, 48 часов для полимерцементных).
Диаметр бура должен соответствовать диаметру дюбеля (обычно 8 или 10 мм). Для пустотелых оснований применяется безударное сверление.
Глубина бурения должна превышать глубину анкеровки на 10–15 мм для размещения буровой муки.
Тарелка дюбеля должна быть утоплена заподлицо с поверхностью утеплителя. Выступание тарелки не допускается.
После установки дюбеля отверстие тарелки закрывается теплоизоляционной заглушкой (для дюбелей с металлическим сердечником).

Заключение

Расчёт количества тарельчатых дюбелей — обязательная процедура при проектировании СФТК. Недопустимо применение усреднённых значений без учёта ветрового района, высоты здания и зоны фасада. Окончательное количество дюбелей должно быть подтверждено протоколами испытаний на вырыв для конкретного типа основания и альбомом технических решений производителя системы. Экономия на количестве крепежа ведёт к риску отслоения теплоизоляционного слоя под действием ветрового отсоса.

Нормативные документы

СП 20.13330.2016 «Нагрузки и воздействия»
СП 50.13330.2012 «Тепловая защита зданий»
СП 70.13330.2012 «Несущие и ограждающие конструкции»
ГОСТ 33740-2016 «Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Правила проектирования и производства работ»
ГОСТ 28457-90 «Дюбели распорные. Общие технические условия»
ГОСТ 33789-2016 «Конструкции фасадные светопрозрачные. Правила проектирования»
