Крепёж для штукатурного фасада (СФТК): требования и нормы

Какие требования предъявляются к крепежу для штукатурного фасада (СФТК) по ГОСТ 33740-2016?

ГОСТ 33740-2016 устанавливает комплекс требований к крепёжным элементам СФТК: тарельчатые дюбели должны обеспечивать расчётную несущую способность на вырыв, подтверждённую протоколами испытаний; материал дюбелей должен быть стоек к щелочной среде (pH до 13) и УФ-излучению; стальные сердечники должны иметь антикоррозионное покрытие; количество дюбелей на 1 м² определяется по альбому технических решений с учётом ветрового района, высоты здания и зоны фасада. Крепёж является неотъемлемой частью системы СФТК и не может быть заменён на аналоги без проведения повторных испытаний.

Система СФТК: состав и требования к крепежу

Состав системы СФТК

Согласно ГОСТ 33740-2016, система СФТК включает следующие компоненты:

Клеевой состав — для приклеивания теплоизоляционных плит к основанию.
Теплоизоляционный материал — минераловатные плиты или пенополистирол.
Крепёжные элементы (дюбели) — для механической фиксации утеплителя.
Базовый армирующий слой — клеевой состав с щёлочестойкой стеклосеткой.
Декоративно-защитный финишный слой — штукатурка, окраска.
Дополнительные элементы — цокольные профили, уголки, примыкания, венткоробочки.

Все компоненты системы должны поставляться одним производителем или быть сертифицированы в составе системы. Замена любого компонента (включая крепёж) на аналог другого производителя требует проведения повторных испытаний системы в полном объёме.

Требования ГОСТ 33740-2016 к крепежу

Раздел 5.4 ГОСТ 33740-2016 устанавливает следующие требования к дюбелям для СФТК:

Дюбели должны соответствовать требованиям ГОСТ 28457-90 и ETAG 014.
Материал распорной гильзы — полиамид PA6, полиэтилен PE-HD или полипропилен PP с добавками, обеспечивающими стойкость к щелочной среде и УФ-излучению.
Диаметр тарелки — не менее 60 мм. Для минераловатных плит низкой плотности (менее 100 кг/м³) — не менее 90 мм.
Сердечник — оцинкованная сталь (толщина покрытия ≥ 5 мкм), нержавеющая сталь или стеклонаполненный полиамид.
Для зданий высотой более 28 м обязательны дюбели со стальным сердечником и термоголовкой.
Несущая способность дюбеля на вырыв должна быть подтверждена протоколами испытаний для каждого типа основания.
Коэффициент надёжности по материалу γ_m = 2,0 для пластиковых дюбелей, 1,5 для стальных.

Расчёт количества дюбелей по альбому технических решений

Альбом технических решений (АТР) — документ, разрабатываемый производителем системы СФТК и согласованный с уполномоченными органами. АТР содержит:

Таблицы количества дюбелей в зависимости от ветрового района и высоты здания.
Схемы расстановки дюбелей по зонам фасада.
Типы и марки допущенного крепежа.
Узлы крепления и деталировку.

Типовая таблица количества дюбелей из АТР (для минераловатного утеплителя, бетонное основание):

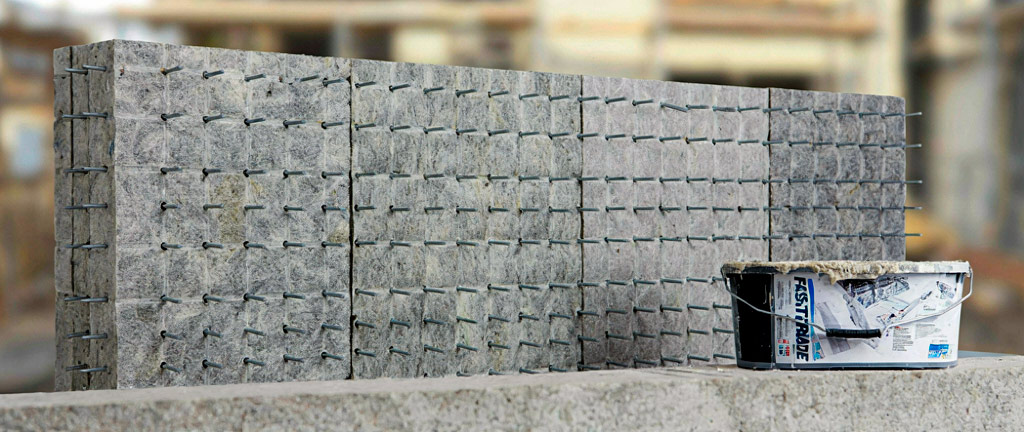

Крепёж для штукатурного фасада (СФТК): требования и нормы

Высота здания, м	I–II ветровой район	III–IV ветровой район	V–VI ветровой район	VII–VIII ветровой район
До 10	5 / 6 / 8	6 / 8 / 10	8 / 10 / 12	10 / 12 / 14
10–25	6 / 8 / 10	8 / 10 / 12	10 / 12 / 14	12 / 14 / 16
25–50	8 / 10 / 12	10 / 12 / 14	12 / 14 / 16	14 / 16 / 18
50–75	10 / 12 / 14	12 / 14 / 16	14 / 16 / 18	По спец. расчёту

Примечание: в ячейках указано количество дюбелей для рядовой / краевой / угловой зон, шт./м².

Требования к монтажу крепежа СФТК

Сверление отверстий — после полного схватывания клеевого состава (не ранее 24 часов для минеральных клеёв).
Диаметр и глубина отверстий — строго по рекомендациям производителя дюбеля.
Установка дюбеля — тарелка должна быть утоплена заподлицо с поверхностью утеплителя. Выступание или чрезмерное утапливание не допускается.
Для дюбелей со стальным сердечником — обязательная установка теплоизоляционной заглушки в отверстие тарелки.
Выборочный контроль усилия вырыва — не менее 5 дюбелей на каждые 500 м² фасада.

Контроль качества крепления

Согласно ГОСТ 33740-2016 (приложение Д), контроль несущей способности дюбелей выполняется путём испытаний на вырыв с помощью гидравлического или механического адгезиметра. Критерии приёмки:

Усилие вырыва каждого испытанного дюбеля должно быть не менее расчётного значения N_Rd.
При невыполнении условия хотя бы для одного дюбеля проводятся повторные испытания удвоенного количества.
При повторном невыполнении — вся партия крепежа бракуется, требуется замена типа дюбеля или увеличение глубины анкеровки.

Заключение

Крепёж для СФТК — критически важный компонент системы, от которого зависит безопасность и долговечность фасада. Применение крепежа, не предусмотренного альбомом технических решений, не допускается. Расчёт количества дюбелей должен выполняться индивидуально для каждого объекта с учётом ветрового района, высоты и конфигурации здания. Экономия на крепеже или замена на несертифицированные аналоги является прямым нарушением ГОСТ 33740-2016 и ведёт к риску обрушения фасадной системы.

Нормативные документы

ГОСТ 33740-2016 «Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Правила проектирования и производства работ»
ГОСТ 28457-90 «Дюбели распорные. Общие технические условия»
СП 20.13330.2016 «Нагрузки и воздействия»
СП 50.13330.2012 «Тепловая защита зданий»
СП 70.13330.2012 «Несущие и ограждающие конструкции»
СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»
ETAG 014 «Plastic Anchors for Fixing of External Thermal Insulation Composite Systems with Rendering»
