Адаптеры для забивных связей: конструктивные особенности

Для чего нужны адаптеры для забивных связей и как их правильно применять?

Адаптеры для забивных связей — переходные элементы, обеспечивающие надёжное соединение гибкой связи с основанием в случаях, когда прямая забивка невозможна или неэффективна. Они применяются при монтаже гибких связей в пустотелые материалы (пустотелый кирпич, керамические блоки), в ячеистый бетон, а также при необходимости увеличения глубины анкеровки. Адаптер компенсирует недостаточное трение или отсутствие распора в слабых основаниях, преобразуя забивную связь в распорный или химический анкерный узел.

Назначение адаптеров для забивных связей

Стандартная забивная гибкая связь (базальтопластиковая или стальная) фиксируется в основании за счёт трения песчаной обсыпки о стенки отверстия. В плотных материалах (полнотелый кирпич, бетон) этого достаточно. Однако в пустотелых и пористых основаниях сила трения недостаточна, и связь не обеспечивает требуемой несущей способности на вырыв.

Адаптер решает следующие задачи:

Обеспечение распора в пустотелом кирпиче и керамических блоках.
Увеличение площади контакта в ячеистом бетоне.
Возможность применения стандартных забивных связей в нестандартных основаниях.
Повышение несущей способности узла крепления в 1,5–3 раза.
Компенсация отклонений диаметра отверстия (износ бура, неоднородность кладки).

Типы и размеры адаптеров

Распорные адаптеры

Представляют собой пластиковую (PA6) или металлическую (оцинкованная сталь) гильзу с распорной зоной. Гибкая связь забивается внутрь гильзы, расклинивая её в отверстии. Применяются в пустотелом кирпиче и керамических блоках.

Типоразмеры:

Под связь Ø4 мм: адаптер Ø8×60 мм, Ø8×80 мм.
Под связь Ø5 мм: адаптер Ø10×80 мм, Ø10×100 мм.
Под связь Ø6 мм: адаптер Ø12×100 мм, Ø12×120 мм.

Спиральные адаптеры

Гильза с наружной спиральной накаткой для увеличения площади контакта. Применяются в газобетоне и пенобетоне. Спиральные рёбра врезаются в пористый материал, создавая дополнительное сопротивление вырыву.

Типоразмеры: Ø10×80 мм, Ø10×100 мм, Ø12×100 мм.

Химические адаптеры (сетчатые гильзы)

Перфорированная пластиковая или металлическая гильза, заполняемая химическим составом. Гибкая связь устанавливается в гильзу до отверждения состава. Применяются в пустотелом кирпиче с большим процентом пустотности (более 40%) и в газобетоне низкой плотности (D300–D400).

Типоразмеры: Ø12×80 мм, Ø12×100 мм, Ø16×100 мм.

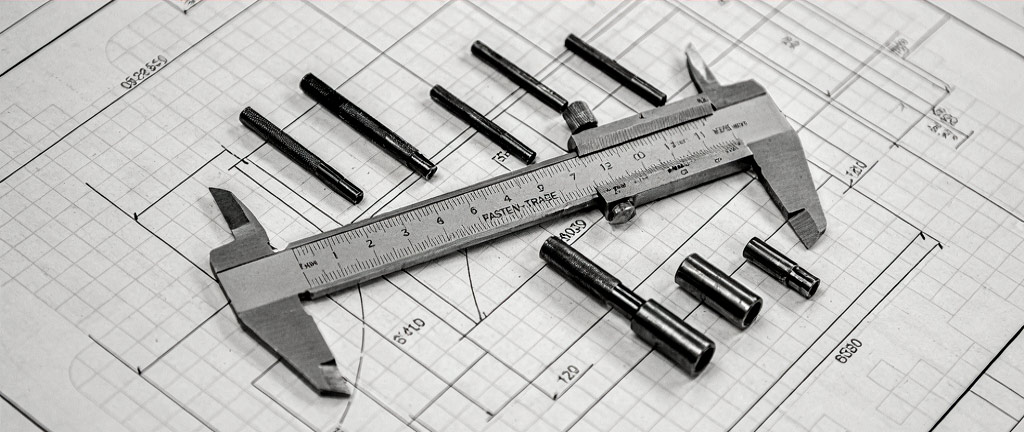

Адаптеры для забивных связей: конструктивные особенности

Удлинительные адаптеры

Применяются при необходимости увеличения глубины анкеровки без замены гибкой связи. Представляют собой трубчатую гильзу, в которую с одной стороны забивается связь, а с другой — дополнительный анкерный элемент.

Сравнительная таблица адаптеров

Тип адаптера	Материал	Основание	Увеличение N_Rd	Диаметр отверстия, мм	Глубина анкеровки, мм
Распорный	PA6	Пустотелый кирпич	×2,0–2,5	8–12	60–120
Спиральный	PA6/PP	Газобетон D400–D600	×1,5–2,0	10–12	80–100
Химический (сетчатый)	PA6/сталь	Пустотелый кирпич, газобетон D300	×2,5–3,0	12–16	80–100
Удлинительный	Сталь оцинк.	Все типы	×1,0 (сохраняет)	8–10	+50–100 к базовой

Монтаж адаптеров в различных основаниях

Пустотелый кирпич

Сверление отверстия Ø8–12 мм безударным способом.
Продувка отверстия сжатым воздухом.
Установка распорного адаптера заподлицо с поверхностью.
Забивка гибкой связи в адаптер до упора.
Контроль: связь не должна проворачиваться и извлекаться рукой.

Газобетон

Сверление отверстия твёрдосплавным сверлом без удара.
Тщательная очистка отверстия (продувка + ерш).
Установка спирального адаптера лёгким постукиванием.
Забивка гибкой связи.
Для химических адаптеров: заполнение гильзы составом, установка связи, выдержка до отверждения.

Полнотелый кирпич и бетон

В плотных основаниях адаптеры применяются только в случае нестандартных диаметров связей или необходимости увеличения глубины анкеровки. Используются удлинительные адаптеры.

Расчёт несущей способности узла с адаптером

Несущая способность узла «связь + адаптер» определяется по результатам испытаний на вырыв согласно ГОСТ 24992-2014. Расчётное сопротивление N_Rd принимается как минимальное из двух значений:

N_Rd,1 — сопротивление вырыву адаптера из основания.
N_Rd,2 — сопротивление вырыву связи из адаптера.

Коэффициент надёжности γ_m = 2,0 для пластиковых адаптеров, 1,5 для металлических.

Типовые значения N_Rd для связи Ø5 мм с распорным адаптером Ø10×80 мм:

Пустотелый кирпич: 0,8–1,2 кН.
Газобетон D500: 0,5–0,8 кН.
Керамический блок: 0,6–1,0 кН.

Заключение

Адаптеры для забивных связей — необходимый элемент при монтаже гибких связей в пустотелых и пористых основаниях. Их применение позволяет использовать стандартные забивные связи в нестандартных условиях, обеспечивая требуемую несущую способность узла крепления. Выбор типа адаптера должен производиться на основе данных о материале основания и требуемой несущей способности, подтверждённой протоколами испытаний.

Нормативные документы

ГОСТ 24992-2014 «Конструкции каменные. Метод определения прочности сцепления в каменной кладке»
ГОСТ Р 54923-2012 «Композитные гибкие связи для многослойных стен. Технические условия»
СП 15.13330.2012 «Каменные и армокаменные конструкции»
СП 70.13330.2012 «Несущие и ограждающие конструкции»
ГОСТ 28457-90 «Дюбели распорные. Общие технические условия»
