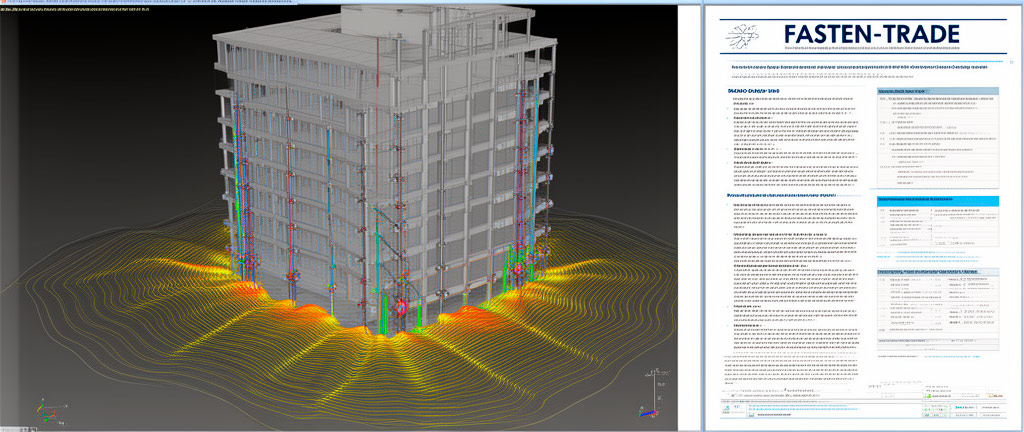

Сейсмостойкость крепежа: расчёт и конструктивные решения по СП 14.13330
Какие требования предъявляются к крепежу в сейсмических районах?
Сейсмостойкость крепежа — способность анкерных узлов сохранять несущую способность при циклических и динамических нагрузках, возникающих при землетрясении. Согласно СП 14.13330.2018 «Строительство в сейсмических районах», крепёж, применяемый в зданиях и сооружениях на площадках сейсмичностью 7, 8 и 9 баллов, должен соответствовать категориям сейсмостойкости C1 или C2 по классификации ETAG 001, Annex E / EN 1992-4. Расчёт ведётся с учётом сейсмических сочетаний нагрузок и понижающих коэффициентов.
Сейсмические нагрузки по СП 14.13330.2018
Расчётная сейсмическая нагрузка
Расчётная сейсмическая нагрузка SEd на крепёжный узел определяется в соответствии с линейно-спектральной теорией:
SEd = m × A × β × Kψ × K0 / K1
где:
- m — масса конструкции, приходящаяся на крепёжный узел, кг
- A — расчётное ускорение основания (0,1g для 7 баллов; 0,2g для 8 баллов; 0,4g для 9 баллов)
- β — коэффициент динамичности (0,8–2,5 в зависимости от периода собственных колебаний)
- Kψ — коэффициент, учитывающий допускаемые повреждения (0,25–1,0)
- K0 — коэффициент ответственности сооружения (1,0–1,2)
- K1 — коэффициент, учитывающий неупругие деформации (0,25–0,35)
Сейсмическое сочетание нагрузок
Согласно СП 14.13330.2018, расчёт крепежа выполняется на особое сочетание нагрузок, включающее сейсмическое воздействие:
NEd,seis = NEd + 0,9 × NE
VEd,seis = VEd + 0,9 × VE
где NEd, VEd — расчётные усилия от постоянных и длительных нагрузок; NE, VE — усилия от сейсмического воздействия.
Категории сейсмостойкости C1 и C2
Классификация по ETAG 001, Annex E
| Категория | Требования | Испытания | Применение |
|---|---|---|---|
| C1 | Сохранение несущей способности при сейсмическом воздействии. Допускаются ограниченные пластические деформации | Циклические испытания с раскрытием трещины 0,3–0,5 мм, 10–30 циклов | Здания 7–8 баллов, неответственные конструкции |
| C2 | Сохранение несущей способности при максимальном сейсмическом воздействии. Требуется высокая пластичность и диссипация энергии | Циклические испытания с раскрытием трещины 0,5–0,8 мм, 30–100 циклов, пульсирующая нагрузка | Здания 8–9 баллов, ответственные конструкции, АЭС |
Выбор категории в зависимости от сейсмичности
| Сейсмичность площадки | Класс ответственности КС-1 | Класс ответственности КС-2 | Класс ответственности КС-3 |
|---|---|---|---|
| 6 баллов | Без требований | Без требований | C1 |
| 7 баллов | C1 | C1 | C2 |
| 8 баллов | C1 | C2 | C2 |
| 9 баллов | C2 | C2 | C2 + спец. требования |
Расчёт сейсмостойкости анкерного узла
Проверка несущей способности при сейсмике
Расчётное сопротивление анкера при сейсмическом воздействии NRd,seis:
NRd,seis = NRk,seis / γM,seis
где:
- NRk,seis — характеристическое сопротивление при сейсмике (по данным ETA)
- γM,seis — частный коэффициент безопасности при сейсмике:
- γM,seis = 1,2 — для стали (вместо 1,5 при статике)
- γM,seis = 1,3 — для бетона (вместо 1,5 при статике)
Условие прочности:
NEd,seis ≤ NRd,seis
VEd,seis ≤ VRd,seis
Учёт трещин в бетоне при сейсмике
При землетрясении в бетоне образуются трещины с раскрытием до 0,5–0,8 мм, что существенно снижает несущую способность анкеров. Коэффициент снижения для анкеров в треснувшем бетоне kcr:
| Тип анкера | kcr (трещина 0,3 мм) | kcr (трещина 0,5 мм) | kcr (трещина 0,8 мм) |
|---|---|---|---|
| Механический с контролем момента | 0,7–0,8 | 0,5–0,6 | 0,3–0,4 |
| Механический с контролируемым распором | 0,8–0,9 | 0,7–0,8 | 0,5–0,6 |
| Химический (винилэфирный) | 0,6–0,7 | 0,4–0,5 | 0,2–0,3 |
| Химический (эпоксидный) | 0,7–0,8 | 0,5–0,6 | 0,3–0,4 |
Конструктивные решения для сейсмостойкого крепежа
Рекомендуемые типы анкеров для сейсмических районов
| Тип анкера | Категория | Преимущества | Ограничения |
|---|---|---|---|
| Анкер-шпилька с контролируемым распором (Hilti HST3, Fischer FH II) | C1, C2 | Высокая надёжность в треснувшем бетоне, пластичность | Ограниченный диаметр (до M24) |
| Забивной анкер с контролируемым распором (Hilti HDA) | C1, C2 | Максимальная надёжность, работа в трещинах до 0,8 мм | Высокая стоимость |
| Химический анкер сейсмостойкий (Hilti HIT-HY 200 + HIT-V) | C1, C2 | Большая глубина анкеровки, высокая несущая способность | Требования к очистке, температуре |
| Анкер с пластическим шарниром (Fischer FIS EM + RG M) | C2 | Диссипация энергии через пластические деформации | Специальная арматура |
Конструктивные требования
- Минимальная глубина анкеровки — hef ≥ 8d для механических анкеров, hef ≥ 10d для химических
- Краевые расстояния — увеличение на 30–50% относительно статических требований
- Армирование зоны анкеровки — обязательное поперечное армирование для предотвращения хрупкого разрушения
- Демпфирующие элементы — применение эластомерных прокладок, пружинных шайб для диссипации энергии
- Дублирование крепежа — для ответственных узлов (фасады, оборудование) установка резервных анкеров (n + 1)
- Контроль затяжки — 100% динамометрический контроль, момент затяжки по спецификации
Заключение
Сейсмостойкость крепежа — критический фактор безопасности зданий в сейсмических районах. Выбор анкеров должен соответствовать категории сейсмостойкости C1 или C2 в зависимости от сейсмичности площадки и класса ответственности сооружения. Механические анкеры с контролируемым распором (HST3, FH II, HDA) являются предпочтительным решением благодаря подтверждённой работе в треснувшем бетоне. Химические анкеры требуют специального сейсмического допуска (ETA категории C1/C2). Расчёт должен учитывать снижение несущей способности в треснувшем бетоне (kcr = 0,3–0,8) и особое сочетание нагрузок с сейсмической составляющей.
Нормативные документы
- СП 14.13330.2018 — Строительство в сейсмических районах
- ГОСТ 27751-2014 — Надёжность строительных конструкций и оснований
- ГОСТ Р 56731-2015 — Анкеры механические для крепления в бетоне. Методы испытаний
- СП 63.13330.2018 — Бетонные и железобетонные конструкции
- EN 1992-4:2018 — Eurocode 2. Design of concrete structures. Part 4: Design of fastenings for use in concrete
- ETAG 001, Annex E — Assessment of metal anchors under seismic action
- EAD 330232-00-0601 — Mechanical fasteners for use in concrete
