Что такое крепёжные пластины для фасада и зачем они нужны?

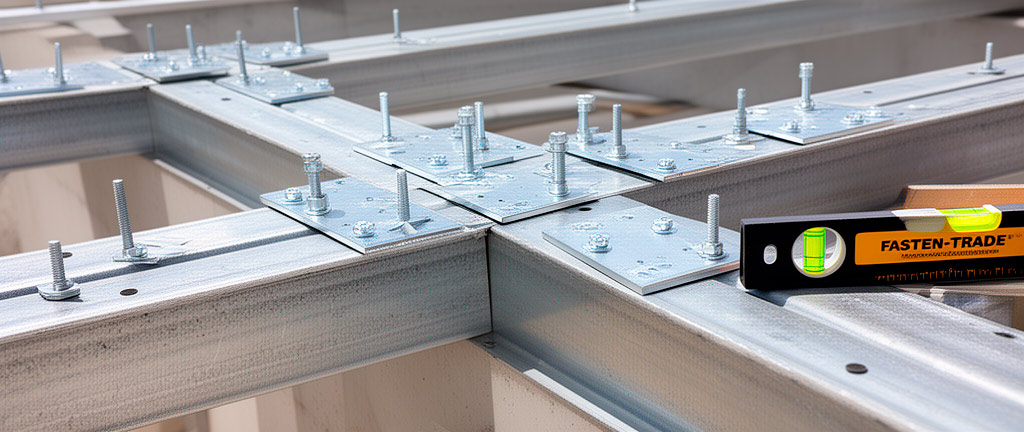

Крепёжные пластины — это плоские металлические элементы с перфорацией, предназначенные для фиксации фасадных подконструкций к несущему основанию здания. Они служат переходным звеном между анкерным дюбелем и вертикальным/горизонтальным профилем навесной фасадной системы (НФС), компенсируя неровности стены и обеспечивая регулировку положения облицовки в трёх плоскостях.
Типы крепёжных пластин
Классификация по конструкции
| Тип пластины | Конструктивные особенности | Область применения |
|---|---|---|
| Прямая (L-образная) | Одно плечо с овальным отверстием под анкер, второе — с пазом под профиль | Крепление вертикальных направляющих вплотную к стене |
| Удлинённая | Увеличенный вылет 80–250 мм | Компенсация значительных неровностей, утепление толстым слоем |
| Угловая | Два плеча под 90° с перфорацией | Крепление на углах здания, эркерах |
| Z-образная | Два параллельных плеча, смещённых по высоте | Двухслойное утепление, вентилируемые зазоры |
| Скользящая | Подвижное соединение с профилем | Высотные здания с температурными деформациями |
Классификация по материалу
| Материал | Марка стали | Покрытие | Коррозионная стойкость |
|---|---|---|---|
| Оцинкованная сталь | 08пс, DX51D | Z275 (275 г/м²) | Средняя, для нормальных условий |
| Нержавеющая сталь | AISI 304, AISI 316 | Без покрытия | Высокая, для агрессивных сред |
| Алюминий | АМг2Н, EN AW-5754 | Анодирование | Высокая, для алюминиевых подконструкций |
Расчёт несущей способности крепёжных пластин
Расчёт на растяжение/сжатие
Несущая способность пластины по материалу определяется по формуле:
NRd = Anet × fy / γM
где:
- Anet — площадь нетто-сечения пластины в наиболее ослабленном месте, мм²
- fy — предел текучести стали, МПа (для S235 — 235 МПа, для AISI 304 — 205 МПа)
- γM — коэффициент надёжности по материалу (γM = 1,05 по СП 16.13330)
Расчёт на смятие в овальном отверстии
Несущая способность на смятие под шайбой анкера:
Fb,Rd = 2,5 × αb × fu × d × t / γM
где:
- αb — коэффициент, зависящий от расположения отверстия (αb = min(1,0; e1/(3d0)))
- fu — временное сопротивление стали, МПа
- d — диаметр анкера, мм
- t — толщина пластины, мм
- d0 — диаметр отверстия, мм
- e1 — расстояние от центра отверстия до края пластины, мм
Расчёт на изгиб консольной части
Для удлинённых пластин критическим является изгибающий момент в месте перехода от консоли к опорной части:
MRd = Wpl × fy / γM
где Wpl — пластический момент сопротивления сечения, мм³.
Допустимая нагрузка на консоль: Pmax = MRd / L, где L — вылет консоли, мм.
Пример расчёта
Пластина 100×40×3 мм, сталь S235, вылет 120 мм, отверстие d0 = 11 мм, e1 = 20 мм:
- Anet = (40 − 11) × 3 = 87 мм²
- NRd = 87 × 235 / 1,05 = 19 471 Н ≈ 19,5 кН
- Wpl = 40 × 3² / 4 = 90 мм³
- MRd = 90 × 235 / 1,05 = 20 143 Н·мм
- Pmax = 20 143 / 120 = 168 Н ≈ 0,17 кН
Вывод: при значительном вылете консоли несущая способность резко падает. Для вылета 120 мм требуется пластина толщиной не менее 5 мм или усиленная конструкция.

Монтаж крепёжных пластин в различных основаниях
Монтаж в бетонное основание
Для бетона класса не ниже B15 применяются распорные анкеры или анкер-шпильки с минимальной глубиной анкеровки hef ≥ 50 мм. Расстояние от края бетона до оси анкера должно быть не менее 2hef. Перед установкой пластины поверхность бетона очищается от наплывов и неровностей. При наличии неровностей более 5 мм применяются выравнивающие прокладки из паронита или ПВХ.
Монтаж в кирпичную кладку
Крепление в полнотелый кирпич марки не ниже М100 выполняется распорными дюбелями с глубиной анкеровки не менее 80 мм. Запрещается установка анкеров в швы кладки. Для пустотелого кирпича применяются химические анкеры или специальные дюбели с увеличенной зоной распора. Расстояние между анкерами в кирпичной кладке — не менее 250 мм.
Монтаж в газобетон
Для газобетона плотностью не ниже D400 применяются специальные дюбели (Fischer GB, Mungo MB-S) или химические анкеры с сетчатой гильзой. Глубина анкеровки — не менее 100 мм. Категорически запрещается ударное сверление — только безударное бурение твёрдосплавным инструментом. Отверстие продувается сжатым воздухом перед установкой анкера.
Монтаж в деревянное основание
Крепление к деревянным конструкциям выполняется шурупами-глухарями DIN 571 или конструкционными саморезами с неполной резьбой. Глубина завинчивания в несущий элемент — не менее 60 мм. При монтаже в торцевую часть бруса несущая способность снижается на 40%.
Контроль качества монтажа
После установки каждая 50-я пластина подлежит выборочному контролю на вырыв с нагрузкой, равной 1,5-кратному расчётному значению. Критерии приёмки по ГОСТ 33789-2016:
- Отсутствие перемещения анкера более 0,5 мм при контрольной нагрузке
- Отсутствие трещин в основании в радиусе 2hef
- Момент затяжки анкера соответствует паспортному значению ±10%
Заключение
Крепёжные пластины являются критически важным элементом навесной фасадной системы, от правильного выбора и монтажа которых зависит безопасность всей конструкции. При проектировании необходимо выполнять полный комплекс расчётов: на растяжение, смятие и изгиб. Особое внимание следует уделять типу основания и применению соответствующих анкерных систем. Соблюдение требований нормативных документов и проведение контрольных испытаний гарантирует надёжность фасадной системы на весь срок эксплуатации.
Нормативные документы
- СП 16.13330.2017 «Стальные конструкции»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- СП 20.13330.2016 «Нагрузки и воздействия»
- ГОСТ 33789-2016 «Анкеры для фасадных систем. Методы испытаний»
- ГОСТ Р 56731-2015 «Анкеры механические для крепления в бетоне. Методы испытаний»
- СТО НОСТРОЙ 2.14.95-2013 «Системы фасадные навесные вентилируемые»
- EN 1993-1-8:2005 «Eurocode 3: Design of steel structures — Part 1-8: Design of joints»
- ETAG 034 «Guideline for European Technical Approval of Kits for External Wall Claddings»
