Химические анкера для фасада: когда механических недостаточно

В каких случаях для фасадного крепежа необходимо применять химические анкеры вместо механических?

Химические анкеры обязательны к применению в следующих случаях: крепление в пустотелые материалы (пустотелый кирпич, керамические блоки с пустотностью более 30%), крепление в ячеистый бетон классов B1,5–B3,5, крепление при малых краевых расстояниях (менее 100 мм), крепление в основания с трещинами, а также при повышенных требованиях к несущей способности (более 10 кН на анкер). Химический анкер обеспечивает равномерное распределение нагрузки по всей длине анкеровки без распорных напряжений, что исключает риск разрушения хрупкого основания.

Случаи обязательного применения химических анкеров

Пустотелый кирпич и керамические блоки

Механические распорные анкеры в пустотелых материалах непредсказуемы: распорная зона может попасть в пустоту, что приведёт к нулевой несущей способности. Химический анкер с сетчатой гильзой решает эту проблему: химический состав заполняет пустоты и после отверждения формирует монолитный узел геометрического замыкания, надёжно фиксирующий шпильку.

Для пустотелого кирпича применяются:

Винилэфирные составы без стирола — оптимальное соотношение цены и характеристик.
Сетчатые гильзы (пластиковые или металлические) — предотвращают растекание состава в пустоты.
Шпильки из нержавеющей стали A2/A4 диаметром M8–M12.

Ячеистый бетон (газобетон, пенобетон)

Низкая прочность ячеистого бетона (класс B1,5–B3,5) делает невозможным применение распорных анкеров — локальные напряжения превышают предел прочности материала. Химический анкер распределяет нагрузку по всей поверхности контакта, не создавая критических напряжений. Для газобетона применяются специальные составы на основе эпоксидных или полиэфирных смол с пониженной вязкостью, обеспечивающие пропитку пористой структуры.

Малые краевые расстояния

При расстоянии от оси анкера до края конструкции менее критического (c < c_cr) несущая способность механического анкера резко снижается из-за риска разрушения краевого конуса бетона. Химический анкер не создаёт распорных напряжений, поэтому его несущая способность при малых краевых расстояниях снижается незначительно. Минимальное краевое расстояние для химического анкера M12 составляет 50–80 мм против 100–120 мм для клинового.

Основания с трещинами

В бетонных конструкциях с раскрытием трещин до 0,3–0,5 мм механические анкеры теряют несущую способность из-за падения распорного усилия. Химические анкеры, особенно на эпоксидной основе, сохраняют работоспособность в трещинах благодаря эластичности состава и адгезионному принципу фиксации.

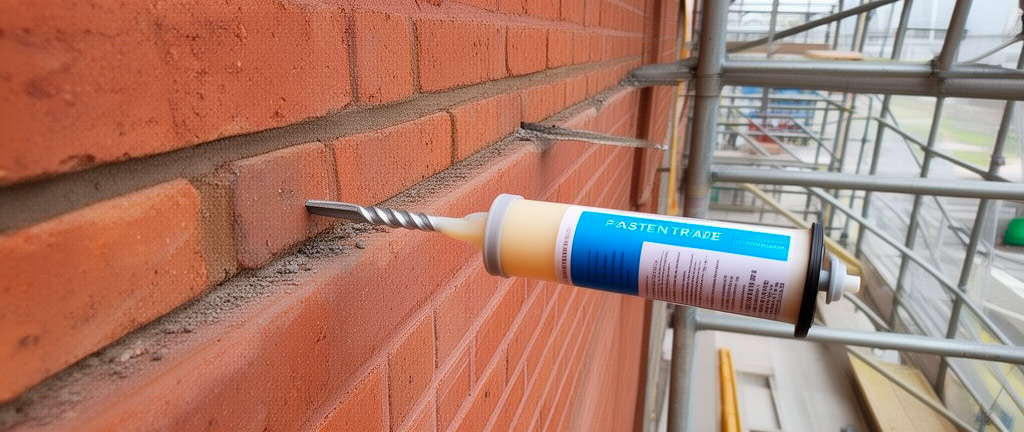

Химические анкера для фасада: когда механических недостаточно

Сравнение химических и механических анкеров

Характеристика	Химический анкер	Клиновой анкер	Забивной анкер
Принцип фиксации	Адгезия + геометрическое замыкание	Распор (трение)	Распор (трение)
Распределение нагрузки	Равномерное по длине	Концентрированное	Концентрированное
Применение в пустотелом кирпиче	Да (с сетчатой гильзой)	Нет	Нет
Применение в газобетоне	Да	Нет	Ограничено
Применение в бетоне с трещинами	Да (эпоксидные составы)	Нет	Нет
Мин. краевое расстояние, мм	50–80	100–150	80–120
Мин. межосевое расстояние, мм	80–120	200–300	150–250
Несущая способность в бетоне B25, кН (M12)	15–30	10–20	5–10
Время до нагружения	20 мин – 24 ч (в зависимости от температуры)	Немедленно	Немедленно
Возможность монтажа под водой	Да (спец. составы)	Нет	Нет
Термостойкость, °C	50–120 (в зависимости от состава)	250+	250+
Относительная стоимость узла	2,0–3,0	1,0	0,7–0,8

Технология монтажа химического анкера

В пустотелом кирпиче

Сверление отверстия безударным способом. Диаметр — на 2–4 мм больше диаметра шпильки.
Продувка отверстия сжатым воздухом (двукратно) и очистка ершом.
Установка сетчатой гильзы в отверстие.
Заполнение гильзы химическим составом с помощью пистолета-дозатора. Заполнение — от дна отверстия к устью (для предотвращения воздушных пузырей).
Установка шпильки вращательно-поступательным движением. Излишки состава должны выступить из отверстия.
Выдержка до отверждения согласно инструкции производителя (зависит от температуры основания).
Затяжка гайки после полного отверждения.

В газобетоне

Сверление отверстия твёрдосплавным сверлом без удара.
Тщательная очистка: продувка (2 раза) + ерш (2 раза) + продувка (2 раза).
Заполнение отверстия составом на 2/3 глубины.
Установка шпильки с вращением.
Выдержка до отверждения.

В бетоне

Сверление ударно-вращательным способом.
Очистка отверстия (продувка + ерш).
Заполнение отверстия составом на 2/3 глубины.
Установка шпильки с вращением.
Выдержка и затяжка.

Типы химических составов

Тип состава	Основа	Применение	Температура эксплуатации, °C	Время отверждения при +20°C
Винилэфирный без стирола	Винилэфирная смола	Пустотелый кирпич, бетон	–40…+80	20–45 мин
Эпоксидный	Эпоксидная смола	Бетон с трещинами, высокая несущая способность	–40…+120	3–6 ч
Полиэфирный	Полиэфирная смола	Газобетон, пенобетон	–30…+50	15–30 мин
Гибридный	Модифицированный эпоксид	Универсальный, в т.ч. под водой	–40…+100	30–90 мин

Расчёт несущей способности химического анкера

Расчётное сопротивление химического анкера на вырыв N_Rd определяется по формуле:

N_Rd = min(N_Rd,b; N_Rd,s; N_Rd,p)

где:

N_Rd,b — сопротивление по контакту «состав — основание»: N_Rd,b = τ_Rk × π × d₀ × h_ef / γ_m, где τ_Rk — характеристическое сопротивление сцепления (2–6 МПа для бетона, 0,5–1,5 МПа для пустотелого кирпича), d₀ — диаметр отверстия, h_ef — глубина анкеровки.
N_Rd,s — сопротивление разрыву стальной шпильки.
N_Rd,p — сопротивление выкалыванию конуса основания (для бетона).

Коэффициент надёжности γ_m = 1,8 для химических анкеров (по ETAG 029).

Заключение

Химические анкеры — не альтернатива, а техническая необходимость в случаях, когда механические анкеры не могут обеспечить требуемую несущую способность или их применение невозможно по геометрическим ограничениям. Ключевые факторы успешного применения: правильный выбор типа состава под материал основания, строгое соблюдение технологии очистки отверстия и выдержка до полного отверждения. Нарушение любого из этих условий ведёт к критическому снижению несущей способности.
