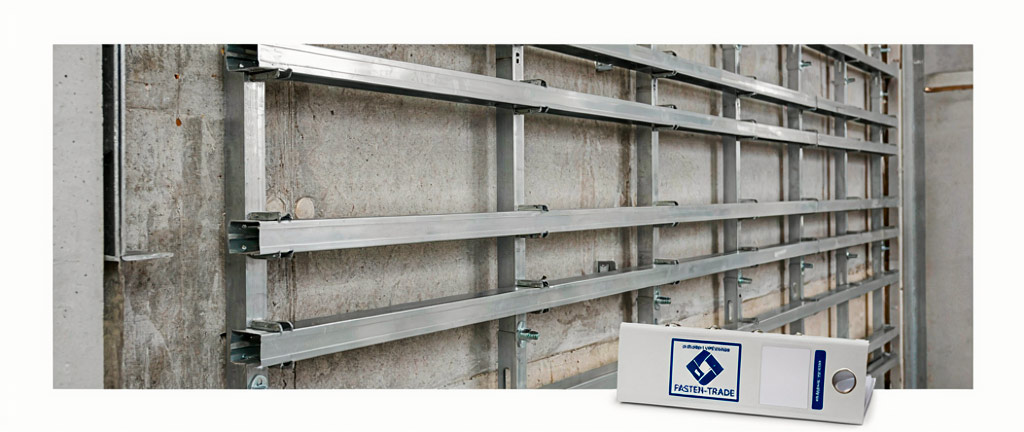

Рамные дюбеля для подсистемы вентфасада: полный обзор

Для чего применяются рамные дюбеля в подсистемах вентилируемых фасадов?

Рамные дюбеля предназначены для сквозного монтажа элементов подсистемы НФС (кронштейнов, направляющих) через слой теплоизоляции в пустотелые и пористые основания. В отличие от стандартных распорных анкеров, рамный дюбель имеет удлинённую распорную зону (80–120 мм), что позволяет ему проходить через пустоты в кирпиче и керамических блоках и фиксироваться в нескольких перегородках одновременно. Рамные дюбеля обеспечивают несущую способность 0,5–2,5 кН на вырыв в зависимости от типа основания и диаметра.

Назначение и область применения рамных дюбелей

Рамный дюбель (frame anchor) — крепёжный элемент, изначально разработанный для монтажа оконных и дверных рам, но получивший широкое применение в фасадных системах благодаря способности надёжно фиксироваться в пустотелых материалах. В системах НФС рамные дюбеля применяются для:

Крепления несущих кронштейнов подконструкции к стенам из пустотелого кирпича и керамических блоков.
Крепления ветровых кронштейнов и связей.
Крепления направляющих профилей непосредственно к стене (при малом вылете консоли).
Крепления противопожарных рассечек и отсечных коробов.

Ключевое преимущество рамного дюбеля — способность формировать узел геометрического замыкания в пустотах основания. При затяжке винта распорная зона дюбеля расширяется, заполняя пустоты и фиксируясь за перегородки.

Типы рамных дюбелей

Fischer FUR (Германия)

Рамный дюбель Fischer FUR — один из наиболее распространённых типов на рынке РФ. Конструктивные особенности:

Материал гильзы: полиамид PA6.
Двухкомпонентная распорная зона: при затяжке винта формируются два независимых узла геометрического замыкания.
Диаметр: 10 мм. Длина: 80–260 мм.
Комплектуется оцинкованным винтом с шестигранной головкой или шпилькой с гайкой.
Несущая способность в пустотелом кирпиче: 0,6–1,2 кН (в зависимости от длины).

Mungo MBR (Швейцария)

Рамный дюбель Mungo MBR отличается усиленной конструкцией распорной зоны:

Четырёхлепестковая распорная зона, обеспечивающая фиксацию в четырёх направлениях.
Материал: полиамид PA6 GF30 (стеклонаполненный).
Диаметр: 10 мм. Длина: 100–300 мм.
Специальная геометрия лепестков предотвращает проворачивание гильзы при затяжке.
Несущая способность в пустотелом кирпиче: 0,8–1,5 кН.

Sormat S-KA (Финляндия)

Рамный дюбель Sormat S-KA оптимизирован для северных климатических условий:

Материал гильзы: полипропилен PP (повышенная морозостойкость).
Спиральная накатка на гильзе для увеличения трения.
Диаметр: 10 мм. Длина: 80–240 мм.
Комплектуется винтом из нержавеющей стали A2.
Несущая способность в пустотелом кирпиче: 0,5–1,0 кН.

Сравнительная таблица рамных дюбелей

Характеристика	Fischer FUR	Mungo MBR	Sormat S-KA
Диаметр гильзы, мм	10	10	10
Диапазон длин, мм	80–260	100–300	80–240
Материал гильзы	PA6	PA6 GF30	PP
Количество лепестков распора	2	4	2
N_Rd в бетоне B25, кН	1,5–2,5	2,0–3,0	1,2–2,0
N_Rd в пустотелом кирпиче, кН	0,6–1,2	0,8–1,5	0,5–1,0
N_Rd в газобетоне D500, кН	0,4–0,8	0,5–1,0	0,3–0,6
Мин. краевое расстояние, мм	100	100	100
Мин. межосевое расстояние, мм	200	200	200
Температура эксплуатации, °C	–30…+80	–30…+80	–50…+60

Расчёт несущей способности узла крепления кронштейна

Узел крепления кронштейна НФС рамным дюбелем рассчитывается по двум предельным состояниям:

Расчёт на вырыв

Усилие вырыва N_Ed от ветрового отсоса и веса облицовки не должно превышать расчётного сопротивления дюбеля N_Rd:

Рамные дюбеля для подсистемы вентфасада: полный обзор

N_Ed = (w_p × A_гр + G_обл × e / z) / n

где:

w_p — расчётная ветровая нагрузка, кПа.
A_гр — грузовая площадь кронштейна, м².
G_обл — вес облицовки, приходящийся на кронштейн, кН.
e — эксцентриситет приложения веса облицовки относительно стены, м.
z — плечо пары сил в узле крепления, м.
n — количество дюбелей в узле.

Расчёт на срез

Усилие среза V_Ed от веса облицовки не должно превышать расчётного сопротивления дюбеля на срез V_Rd:

V_Ed = G_обл / n ≤ V_Rd

Для рамных дюбелей V_Rd обычно составляет 0,6–0,8 от N_Rd.

Особенности монтажа рамных дюбелей в НФС

Сверление — строго безударное для пустотелых оснований. Диаметр сверла — 10 мм. Глубина отверстия — на 15–20 мм больше длины дюбеля.
Установка через утеплитель — дюбель проходит через слой теплоизоляции. Для предотвращения смятия утеплителя применяются дистанцирующие втулки.
Затяжка — момент затяжки контролируется динамометрическим ключом. Типовой момент — 3–5 Н·м. Перетяжка ведёт к срыву резьбы в пластиковой гильзе.
Контроль — выборочные испытания на вырыв (не менее 5 шт. на тип основания).

Заключение

Рамные дюбеля являются оптимальным решением для крепления кронштейнов НФС в пустотелых и пористых основаниях. При выборе конкретного типа дюбеля необходимо руководствоваться протоколами испытаний для данного типа основания и расчётными нагрузками. Применение стандартных распорных анкеров в пустотелом кирпиче не допускается ввиду непредсказуемой несущей способности. Для ответственных объектов рекомендуется проведение натурных испытаний на вырыв до начала массового монтажа.
