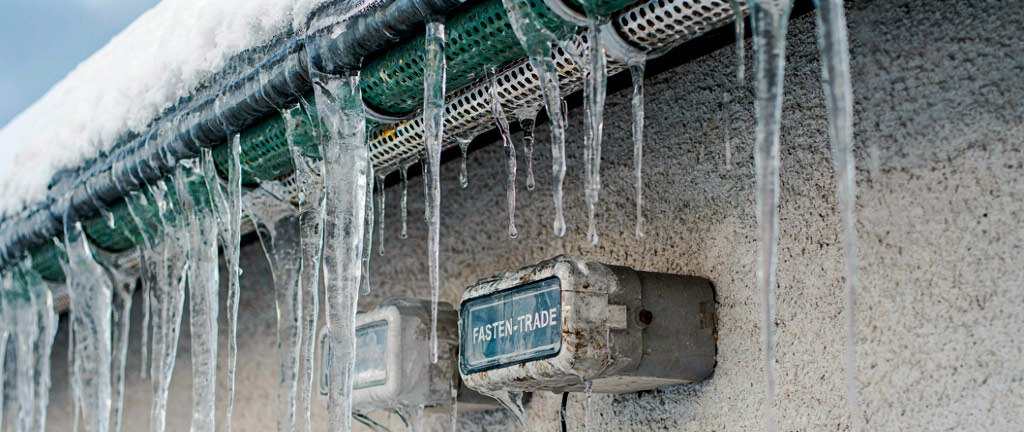

Перфорированные ленты для кровли: крепление системы анти-лёд

Лента РЛПЛ (лента перфорированная лёгкая)

РЛПЛ изготавливается из холоднокатаной оцинкованной стали марки 08пс по ГОСТ 14918-80 с толщиной цинкового покрытия 10–18 мкм (класс 1). Толщина стальной основы — 0,5–0,7 мм. Ширина ленты — 20 мм. Перфорация представляет собой круглые отверстия диаметром 5,0 мм с шагом 15–20 мм, расположенные по центральной оси ленты.

Лента поставляется в бухтах по 25 м. Масса 1 пог. м — 0,08–0,11 кг. Разрывное усилие — не менее 2,5 кН. РЛПЛ применяется для крепления нагревательного кабеля на горизонтальных и слабонаклонных участках (карнизы, желоба) с шагом крепления 0,3–0,5 м.

Лента РЛП (лента перфорированная усиленная)

РЛП изготавливается из оцинкованной стали толщиной 0,8–1,2 мм с цинковым покрытием 18–25 мкм (класс 2). Ширина ленты — 25–30 мм. Перфорация — круглые отверстия диаметром 6,5 мм с шагом 20–25 мм, а также продолговатые отверстия 6,5×12 мм для регулировки положения крепежа.

Разрывное усилие — не менее 5,0 кН. Масса 1 пог. м — 0,16–0,28 кг. РЛП применяется для крепления кабеля на вертикальных и крутонаклонных участках (ендовы, вертикальные водостоки), а также для монтажа несущих тросов и подвесных систем.

Лента из нержавеющей стали

Для объектов в агрессивных средах (промышленные зоны, морское побережье) применяются перфорированные ленты из нержавеющей стали AISI 304 (A2) или AISI 316 (A4). Толщина — 0,5–1,0 мм, ширина — 20–25 мм. Перфорация аналогична РЛПЛ/РЛП. Разрывное усилие — 3,0–6,0 кН. Срок службы — не менее 30 лет в категории C4.

Стоимость ленты из нержавеющей стали в 3–5 раз выше оцинкованной, однако её применение оправдано на объектах с повышенными требованиями к долговечности и в условиях, где замена крепежа затруднена (высотные здания, труднодоступные кровли).

Нагрузки на перфорированную ленту

В системе антиобледенения перфорированная лента воспринимает следующие нагрузки:

• Вес нагревательного кабеля: 0,3–0,8 Н/пог. м (30–80 г/пог. м) для саморегулирующегося кабеля, 0,5–1,5 Н/пог. м для резистивного кабеля
• Снеговая нагрузка на кабель: Определяется по СП 20.13330.2016 для снегового района строительства. Для кабеля диаметром 8–12 мм, уложенного на карнизе, расчётная снеговая нагрузка составляет 0,2–0,5 кН/пог. м
• Гололёдная нагрузка: Для районов с толщиной стенки гололёда b ≥ 5 мм. Нагрузка от обледенения кабеля диаметром d: q_лед = π × b × (d + b) × ρ_лед × g, где ρ_лед = 900 кг/м³
• Ветровая нагрузка: Боковое давление ветра на кабель, определяемое по СП 20.13330.2016

Расчётная схема и формула

Лента работает на растяжение от суммарной нагрузки, передаваемой через точки крепления кабеля. Расчётное усилие в ленте N_расч определяется по формуле:

N_расч = (q_каб + q_снег + q_лед) × L × n_кр × γ_f

где:

• q_каб — погонный вес кабеля, кН/м
• q_снег — снеговая нагрузка на кабель, кН/м
• q_лед — гололёдная нагрузка, кН/м
• L — расстояние между точками крепления ленты к кровле, м
• n_кр — количество кабелей, закреплённых на одной ленте
• γ_f = 1,3 — коэффициент надёжности по нагрузке

Проверка прочности

Условие прочности ленты на разрыв:

N_расч ≤ N_разр / γ_m

где N_разр — разрывное усилие ленты (2,5 кН для РЛПЛ, 5,0 кН для РЛП), γ_m = 1,5 — коэффициент надёжности по материалу.

Пример расчёта для РЛПЛ: кабель 0,5 Н/м, снеговая нагрузка 0,3 кН/м, гололёд отсутствует, L = 0,5 м, n_кр = 1:

N_расч = (0,0005 + 0,3) × 0,5 × 1 × 1,3 = 0,195 кН

N_доп = 2,5 / 1,5 = 1,67 кН > 0,195 кН — условие выполняется с большим запасом.

Схема укладки кабеля

Нагревательный кабель укладывается по следующим зонам кровли:

• Карнизный свес: Кабель укладывается змейкой с шагом 100–150 мм, ширина обогреваемой зоны — 300–600 мм от края карниза
• Ендова: Кабель укладывается петлями вдоль ендовы на 2/3 её длины, считая от карниза
• Водосточный жёлоб: Одна или две нитки кабеля по дну жёлоба
• Водосточная труба: Одна нитка кабеля внутри трубы на всю высоту

Крепление ленты к кровле

Перфорированная лента крепится к кровельному покрытию одним из следующих способов:

1. Саморезами к обрешётке (скатная кровля): Лента прикручивается кровельными саморезами 4,8×28–35 мм через волну металлочерепицы или профлиста к деревянной обрешётке. Шаг крепления — 0,3–0,5 м. Под головку самореза устанавливается EPDM-прокладка.
2. Кляммерами к фальцу (фальцевая кровля): Лента фиксируется на стоячий фальц с помощью кляммеров, не нарушающих целостность кровельного покрытия.
3. Приклейка к мембране (плоская кровля): Лента приваривается к ПВХ-мембране горячим воздухом через ПВХ-накладку или приклеивается битумной мастикой к битумному ковру.

Фиксация кабеля к ленте

Нагревательный кабель фиксируется к перфорированной ленте с помощью пластиковых кабельных стяжек (хомутиков) длиной 100–150 мм, продеваемых через отверстия перфорации. Шаг фиксации кабеля — 0,25–0,30 м. Стяжки должны быть изготовлены из полиамида PA66 с УФ-стабилизацией (чёрного цвета) для наружного применения. Температурный диапазон стяжек — от –40 °C до +85 °C.

Требования электробезопасности

Согласно ПУЭ (7-е издание), раздел 1.7, система кабельного обогрева должна быть заземлена. Металлическая перфорированная лента, имеющая электрический контакт с кровельным покрытием, должна быть подключена к системе уравнивания потенциалов. При использовании ленты из оцинкованной стали на кровле из меди или алюминия необходимо исключить прямой контакт разнородных металлов во избежание электрохимической коррозии (применять изолирующие прокладки).
