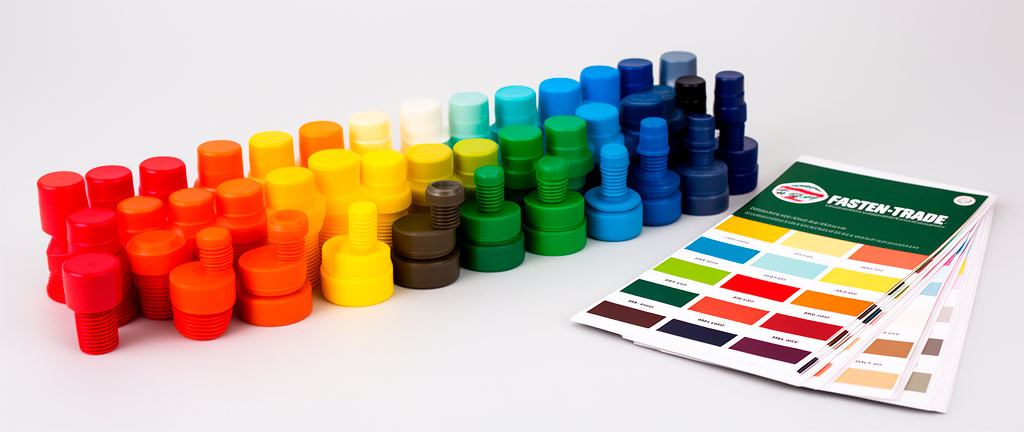

Цветные колпачки для саморезов: эстетика и защита
Зачем нужны цветные колпачки для саморезов на кровле?
Кровельные саморезы, несмотря на наличие заводского антикоррозионного покрытия, имеют уязвимый элемент — головку с шестигранным шлицем. В процессе монтажа защитное покрытие на гранях головки частично повреждается битой шуруповёрта, обнажая стальную основу. Кроме того, зона контакта головки самореза с кровельным листом является концентратором напряжений и потенциальным очагом щелевой коррозии. Цветные пластиковые колпачки решают три задачи: защищают головку самореза от атмосферной коррозии, герметизируют узел крепления от проникновения влаги и обеспечивают эстетическую однородность кровельного покрытия.
Согласно п. 5.2.4 СП 17.13330.2017, все металлические элементы кровли, включая крепёж, должны быть защищены от коррозии на срок не менее срока службы кровельного покрытия. Колпачки являются дополнительным барьером, продлевающим срок службы крепежа на 10–15 лет.
Типы колпачков НС 8/19
Конструкция и размеры
Маркировка «НС 8/19» расшифровывается как «Накладка на Саморез» с внутренним диаметром 8 мм и наружным диаметром 19 мм. Колпачок представляет собой цилиндрический колпачок с внутренней полостью, точно соответствующей геометрии шестигранной головки кровельного самореза (8 мм под ключ). Внутренняя полость имеет шесть граней для плотной посадки на головку самореза, исключающей проворачивание и самопроизвольное снятие.
Геометрические параметры колпачка НС 8/19:
| Параметр | Значение |
|---|---|
| Наружный диаметр D, мм | 19,0 ± 0,3 |
| Внутренний диаметр d, мм | 8,0 ± 0,1 (под ключ) |
| Высота H, мм | 8,0 ± 0,3 |
| Глубина внутренней полости h, мм | 5,5 ± 0,2 |
| Толщина стенки, мм | 1,5–2,0 |
| Масса, г | 0,8–1,2 |
Материалы изготовления
Колпачки изготавливаются из атмосферостойких полимеров трёх типов:
- Полиэтилен низкого давления (ПНД/ПЭНД): Наиболее распространённый материал. Обладает высокой химической стойкостью, эластичностью и морозостойкостью (до –50 °C). Недостаток — ограниченная стойкость к УФ-излучению (требует добавления УФ-стабилизаторов). Срок службы — 10–15 лет.
- Полипропилен (ПП): Повышенная твёрдость и теплостойкость (до +100 °C). Лучше сохраняет геометрию при высоких температурах. Требует обязательной УФ-стабилизации. Срок службы — 15–20 лет.
- Полиамид (ПА/PA6): Наивысшая механическая прочность и износостойкость. Стойкость к УФ-излучению без дополнительных стабилизаторов. Срок службы — 20–25 лет. Применяется для кровель премиум-класса.
Типоразмеры колпачков
Помимо стандартного НС 8/19, выпускаются колпачки других типоразмеров для различных типов крепежа:
| Маркировка | Внутр. диаметр, мм | Наруж. диаметр, мм | Применение |
|---|---|---|---|
| НС 8/19 | 8 | 19 | Кровельные саморезы 4,8–5,5 мм |
| НС 10/22 | 10 | 22 | Саморезы 6,3 мм, болты M8 |
| НС 13/25 | 13 | 25 | Болты M10, анкерные болты |
| НС 8/16 | 8 | 16 | Облегчённые, для скрытого монтажа |
Цветовая гамма RAL
Стандарт RAL для кровельных покрытий
Цветовая гамма колпачков соответствует международному стандарту RAL (Reichsausschuss für Lieferbedingungen), принятому в РФ согласно ГОСТ Р 52146-2003. Для кровельных покрытий наиболее востребованы следующие цвета:
| Код RAL | Наименование | Применение |
|---|---|---|
| RAL 3005 | Винно-красный | Металлочерепица (красное вино) |
| RAL 3011 | Коричнево-красный | Металлочерепица (терракот) |
| RAL 5005 | Синий сигнальный | Металлочерепица, профлист |
| RAL 6005 | Зелёный мох | Металлочерепица (зелёный мох) |
| RAL 7004 | Серый сигнальный | Профлист, фальцевая кровля |
| RAL 7024 | Графитовый серый | Металлочерепица, профлист |
| RAL 8017 | Шоколадно-коричневый | Металлочерепица (коричневый) |
| RAL 9002 | Серо-белый | Профлист, фасадные панели |
| RAL 9003 | Сигнальный белый | Фасадные панели, сэндвич-панели |
| RAL 9005 | Чёрный глубокий | Фальцевая кровля, водосточные системы |
| RAL 9006 | Серебристо-алюминиевый | Профлист оцинкованный |
| RR 32 (RAL 8019) | Тёмно-коричневый | Металлочерепица (шоколад) |
Допуски по цвету
Согласно ГОСТ Р 52146-2003, допустимое отклонение цвета ΔE (по шкале CIELAB) между колпачком и кровельным покрытием не должно превышать 1,5 единиц для ответственных фасадных поверхностей и 3,0 единиц для кровельных покрытий. Производители колпачков обеспечивают ΔE ≤ 1,0 для стандартных цветов RAL, что гарантирует визуальную однородность кровли.
Защита головки самореза от коррозии и УФ-излучения
Механизмы защиты
Колпачок обеспечивает комплексную защиту головки самореза по трём механизмам:
- Барьерная защита от влаги: Плотная посадка колпачка на головку самореза и прилегание нижней кромки к поверхности кровельного листа создают барьер, предотвращающий прямой контакт головки с дождевой водой, талым снегом и конденсатом. Это исключает электрохимическую коррозию, возникающую при наличии электролита (воды с растворёнными солями).
- Защита от УФ-излучения: Полимерное покрытие головки самореза (обычно полиэстер 25–35 мкм) подвержено фотохимической деструкции под воздействием ультрафиолета. Колпачок из УФ-стабилизированного полимера принимает на себя солнечное излучение, защищая заводское покрытие самореза от деградации.
- Защита от механических повреждений: Колпачок предохраняет головку самореза от случайных ударов при очистке кровли от снега и наледи, обслуживании инженерного оборудования, перемещении персонала.
Герметизация узла крепления
Важнейшая функция колпачка — герметизация зоны контакта самореза с кровельным листом. Под головкой самореза находится EPDM-прокладка, которая со временем теряет эластичность из-за циклических температурных деформаций и УФ-воздействия (если не защищена). Колпачок, установленный с натягом, создаёт дополнительное уплотнение, продлевающее срок службы EPDM-прокладки в 1,5–2 раза.
Для обеспечения максимальной герметичности рекомендуется перед установкой колпачка наносить на внутреннюю полость нейтральный силиконовый герметик. Это создаёт двойной барьер: механический (колпачок) и химический (герметик).
Коррозионная стойкость системы «саморез + колпачок»
Согласно классификации атмосферной коррозионной агрессивности по ISO 9223, для большинства регионов РФ характерны категории C2 (низкая) и C3 (средняя). Для прибрежных и промышленных зон — C4 (высокая). Система «саморез + колпачок» обеспечивает следующие сроки службы до появления первых признаков коррозии:
| Категория агрессивности | Саморез без колпачка, лет | Саморез с колпачком, лет |
|---|---|---|
| C2 (сельская местность) | 15–20 | 25–35 |
| C3 (городская застройка) | 10–15 | 20–30 |
| C4 (промышленная зона, побережье) | 5–10 | 12–20 |
| C5 (агрессивная среда) | 2–5 | 5–10 |
Технология монтажа колпачков
Монтаж колпачков выполняется после полной установки кровельного покрытия и затяжки всех саморезов. Последовательность операций:
- Очистка головок саморезов от загрязнений и влаги
- Визуальный контроль затяжки саморезов (недотянутые — дотянуть, перетянутые с повреждением EPDM-прокладки — заменить)
- Нанесение нейтрального силиконового герметика во внутреннюю полость колпачка (опционально, рекомендуется для C4–C5)
- Установка колпачка на головку самореза лёгким нажатием до характерного щелчка
- Визуальный контроль: колпачок должен сидеть плотно, без перекосов, нижняя кромка должна прилегать к кровельному листу по всему периметру
Расход колпачков соответствует количеству саморезов на кровле. Для металлочерепицы типовой расход составляет 6–8 шт./м², для профлиста — 5–7 шт./м², для фальцевой кровли — 2–3 шт./м² (только на кляммерах).
Заключение
Цветные колпачки НС 8/19 — это не декоративный, а функциональный элемент кровельной системы, обеспечивающий защиту наиболее уязвимого узла — головки самореза — от коррозии, УФ-деструкции и механических повреждений. Применение колпачков продлевает срок службы крепежа на 50–100% в зависимости от категории коррозионной агрессивности среды. Соответствие цветовой гаммы стандарту RAL с допуском ΔE ≤ 1,0 гарантирует эстетическую однородность кровельного покрытия. Рекомендуется обязательное применение колпачков на кровлях в промышленных и прибрежных зонах (категории C4–C5), а также на всех объектах с повышенными архитектурными требованиями.
Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- ГОСТ 1147-80 «Шурупы. Общие технические условия»
- ГОСТ Р 52146-2003 «Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием»
- ISO 9223:2012 «Corrosion of metals and alloys — Corrosivity of atmospheres»
- ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия»
