Крепёж для изоляции воздуховодов систем вентиляции
Крепёж для изоляции воздуховодов систем вентиляции
Введение
Системы вентиляции и кондиционирования воздуха являются неотъемлемой частью современных зданий. Тепловая и звуковая изоляция воздуховодов требует надёжного крепления, обеспечивающего сохранение изоляционных свойств на протяжении всего срока эксплуатации. Согласно СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», все воздуховоды, транспортирующие воздух с температурой, отличной от температуры окружающей среды, подлежат обязательной теплоизоляции.
Какие типы крепежа применяются для изоляции воздуховодов?
Для крепления изоляции воздуховодов применяются: перфорированные монтажные ленты, самоклеящиеся бандажные ленты, прижимные шайбы со шпильками, проволочные бандажи и комбинированные системы крепления. Выбор типа крепежа зависит от формы воздуховода (круглый или прямоугольный), материала изоляции и условий эксплуатации.
Расширенный ответ
Типы крепежа для воздуховодов
| Тип крепежа | Форма воздуховода | Материал изоляции | Особенности |
|---|---|---|---|
| Перфорированная лента | Круглые | Маты минераловатные, вспененный каучук | Универсальное решение, шаг 300–500 мм |
| Самоклеящаяся лента | Круглые, прямоугольные | Вспененный каучук, ППЭ | Для изоляции малых диаметров (до 200 мм) |
| Прижимные шайбы + шпильки | Прямоугольные | Плиты минераловатные | Шпильки привариваются к воздуховоду |
| Проволочные бандажи | Круглые | Маты прошивные | Для труб диаметром до 315 мм |
| Дистанционные скобы | Круглые | Скорлупы ППУ, минераловатные цилиндры | Обеспечивают зазор между изоляцией и опорой |
| Клеевые составы | Прямоугольные | Плиты из вспененного каучука | Дополнительное крепление бандажами |
Расчёт шага крепления
Шаг установки бандажей на воздуховодах определяется по СП 61.13330.2012 и зависит от диаметра воздуховода и типа изоляционного материала. Основной критерий — предотвращение провисания и сползания изоляции под действием собственного веса и вибрации.
Расчёт шага бандажей для круглых воздуховодов:
S = (Fдоп × n) / (m × g)
где:
- S — шаг бандажей, м
- Fдоп — допустимая нагрузка на один бандаж, Н
- n — количество бандажей в сечении (обычно 1)
- m — масса 1 погонного метра изоляции, кг/м
- g — ускорение свободного падения, 9,81 м/с²
Пример расчёта: для воздуховода диаметром 400 мм с изоляцией из минераловатных матов толщиной 50 мм:
Масса 1 п.м. изоляции: m = π × (D + δ) × δ × ρ = 3,14 × (0,4 + 0,05) × 0,05 × 100 = 7,07 кг/м
При Fдоп = 617 Н (лента 20 × 0,5 мм, оцинкованная сталь):
S = 617 / (7,07 × 9,81) = 617 / 69,4 = 8,9 м
Однако согласно СП 61.13330.2012 максимальный шаг бандажей не должен превышать 500 мм, поэтому принимаем S = 500 мм.
| Диаметр воздуховода, мм | Толщина изоляции, мм | Масса изоляции, кг/м | Расчётный шаг, м | Принимаемый шаг, мм |
|---|---|---|---|---|
| 100 | 30 | 1,23 | 51,2 | 500 |
| 200 | 40 | 3,02 | 20,8 | 500 |
| 315 | 50 | 5,73 | 11,0 | 500 |
| 500 | 60 | 10,56 | 6,0 | 500 |
| 800 | 80 | 22,12 | 2,8 | 400 |
| 1000 | 100 | 34,56 | 1,8 | 300 |
Требования СП 60.13330
СП 60.13330.2020 устанавливает следующие требования к изоляции воздуховодов:
- Тепловую изоляцию следует предусматривать для воздуховодов, транспортирующих воздух с температурой ниже +12 °C и выше +40 °C (п. 7.11.1)
- Толщина теплоизоляции определяется расчётом на недопущение конденсации влаги на поверхности (п. 7.11.3)
- Для воздуховодов систем противодымной вентиляции предел огнестойкости изоляции должен соответствовать пределу огнестойкости воздуховода (п. 7.11.5)
- Крепление изоляции должно исключать её сползание и деформацию под действием собственного веса и воздушного потока (п. 7.11.7)
Особенности крепления изоляции прямоугольных воздуховодов
Для прямоугольных воздуховодов применяется комбинированная система крепления:

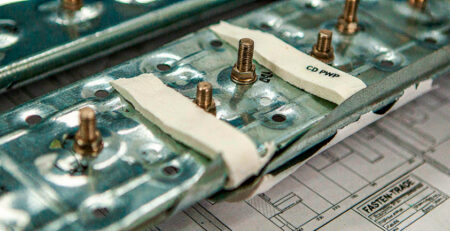

- К поверхности воздуховода привариваются шпильки (стальные оцинкованные или из нержавеющей стали) с шагом 300–400 мм по длине и 250–300 мм по ширине грани.
- Изоляционные плиты накалываются на шпильки.
- Устанавливаются прижимные шайбы диаметром 38–50 мм.
- Шпильки фиксируются стопорными шайбами или колпачками.
- При необходимости поверх изоляции монтируется покровный слой (оцинкованная сталь, алюминий).
Количество шпилек на 1 м² поверхности воздуховода:
N = 1 / (a × b)
где a и b — шаг шпилек по длине и ширине соответственно, м.
При шаге 0,3 × 0,25 м: N = 1 / (0,3 × 0,25) = 13,3 ≈ 14 шт./м².
Виброизоляция и акустическая защита
Воздуховоды систем вентиляции являются источниками вибрации и шума. Крепёж изоляции должен обеспечивать виброразвязку между воздуховодом и строительными конструкциями. Для этого применяются:
- Виброизолирующие хомуты с резиновыми прокладками
- Подвесы с вибровставками
- Упругие прокладки под бандажами изоляции
Собственная частота системы «воздуховод — изоляция — крепёж» должна быть минимум в 2 раза ниже частоты возмущающей силы (для вентиляторов — 16–25 Гц).
Заключение
Крепление изоляции воздуховодов требует дифференцированного подхода в зависимости от формы воздуховода, типа изоляционного материала и условий эксплуатации. Для круглых воздуховодов оптимальным решением являются перфорированные ленты с шагом не более 500 мм, для прямоугольных — система шпилек с прижимными шайбами. Соблюдение требований СП 60.13330.2020 и СП 61.13330.2012 обеспечивает долговечность и эффективность изоляционной системы.
Нормативные документы
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
- СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»
- СП 51.13330.2011 «Защита от шума»
- ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий»
- ГОСТ 9573-2012 «Плиты из минеральной ваты на синтетическом связующем теплоизоляционные»
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
